Sprievodca odstredivým čerpadlom s vysokým prietokom: Typy, dimenzovanie a chemická prevádzka

Ak ste niekedy dimenzovali prečerpávacie potrubie pre veľkú nádrž na farme alebo ste sledovali boj s cirkulačnou slučkou, pretože čerpadlo bolo zvolené iba na hlave, už viete, že „vysoký prietok“ je relatívny pojem. Pri práci s odstredivým čerpadlom to zvyčajne znamená prevádzkový bod, kde na objeme záleží viac ako na tlaku. Čerpadlo môže dopravovať chladiacu vodu, kvapalinu z chemického procesu, soľanku alebo produkt s nízkou viskozitou cez širokú potrubnú sieť a obežné koleso a puzdro sú usporiadané tak, aby efektívne prechádzali týmto objemom. V spoločnosti Jiangsu Feixiang Pump Manufacturing Co., Ltd. nás naša každodenná práca s chemickými závodmi a používateľmi procesov naučila, že najlepšie odstredivé čerpadlo s vysokým prietokom je len zriedka to najväčšie z údajového listu; je to ten, ktorý zodpovedá krivke systému, kvapaline a realite údržby.

Čo znamená „vysoký prietok“ pre odstredivé čerpadlo

Prietok je objem, ktorý čerpadlo dodá za jednotku času, kým dopravná výška je energia, ktorú dodá na jednotku hmotnosti kvapaliny. Vysokoprietokové odstredivé čerpadlo je umiestnené na pravej strane svojej výkonnostnej krivky: veľký objem, často skromná hlava. Preto tieto čerpadlá bežne používajú jednostupňové zavesené obežné koleso, širokú špirálu a veľkorysé sacie a výtlačné kanály. Špecifická rýchlosť stúpa so zvyšujúcim sa prietokom vzhľadom na hlavu, pričom konštrukcie sa pohybujú smerom k obežným kolesám so zmiešaným prietokom a axiálnym prietokom, keď je požiadavka na hlavu veľmi nízka a požiadavka na objem je veľmi vysoká.

Je dôležité nezamieňať vysoký prietok s vysokým tlakom. Pumpa môže byť veľká, čo sa týka veľkosti rámu, ale stále poskytuje len niekoľko tyčí hlavy. Naopak, viacstupňové čerpadlo môže produkovať vysoký tlak s pomerne miernym prietokom. Praktickou otázkou je, kde krivka systému pretína krivku čerpadla a či zvolené čerpadlo pracuje blízko bodu svojej najlepšej účinnosti. Pre kvapaliny s nízkou viskozitou, ako je voda, rozpúšťadlá a mnohé chemické prúdy, sú odstredivé čerpadlá prirodzene vhodné, pretože dokážu prenášať veľké objemy s relatívne jednoduchou konštrukciou.

Bežné konfigurácie odstredivých čerpadiel s vysokým prietokom

Vysoký prietok spĺňa niekoľko usporiadaní čerpadiel a správna voľba závisí od hlavy, usporiadania, kvapaliny a frekvencie chodu jednotky. Horizontálne jednostupňové procesné čerpadlo je často prvou možnosťou pre všeobecný prenos, pretože je prístupné a ľahko sa udržiava. Vertikálne čerpadlá šetria podlahovú plochu a udržujú krátku saciu dráhu v žumpách alebo cirkulačných jamách. Čerpadlá s axiálnym prietokom posúvajú myšlienku vysokého prietoku ďalej a využívajú obežné kolesá v tvare vrtule pre veľmi veľké objemy pri nízkej dopravnej výške. Viacstupňové jednotky vstupujú do situácie, keď rovnaký prietok musí byť dodávaný pri vyššom tlaku, hoci plášť sa stáva dlhším a zložitejším.

V chemickej prevádzke musí čerpadlo rešpektovať aj materiály a tesnenie. Štandardné čerpadlo pre chemické procesy môže byť dodané z liatiny, nehrdzavejúcej ocele alebo iných zliatin s mechanickými tesneniami vhodnými pre kvapalinu. Pre kyseliny, zásady a roztoky solí môže byť potrebné čerpadlo s vložkou alebo čerpadlo odolné voči korózii. Pri veľmi veľkých cirkulačných úlohách, ako sú odparovacie a kryštalizačné slučky, môže byť konštrukcia s axiálnym prietokom efektívnejšia ako prinútiť vysokoprietokové odstredivé čerpadlo pracovať ďaleko od svojho najlepšieho bodu. náš Diskusia o výkone čerpadla s axiálnym prietokom sa zaoberá týmto kompromisom podrobnejšie.

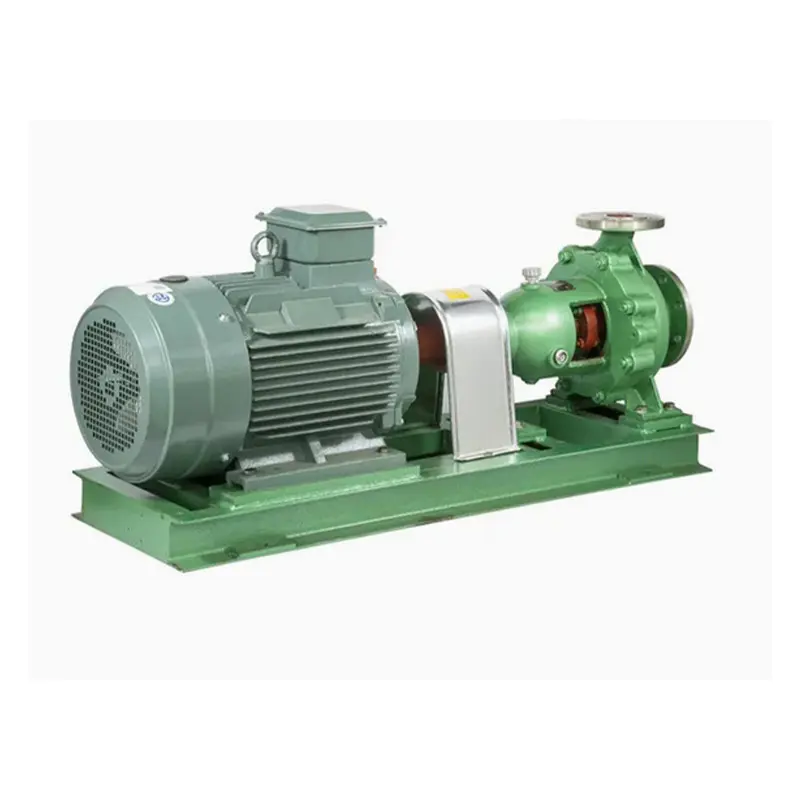

Horizontálne chemické odstredivé čerpadlo typu IH Pre korozívne, vode podobné kvapaliny bez pevných látok ponúka toto jednostupňové čerpadlo ISO2858 široký rozsah prietoku a dopravnej výšky pre chemické procesy. Zobraziť produkt →

Rýchle porovnanie štýlov čerpadiel s vysokým prietokom

Kde sú vysokoprietokové odstredivé čerpadlá vhodné do výrobných závodov

Odstredivé čerpadlá s vysokým prietokom sa objavujú na viacerých miestach, než mnohí ľudia očakávajú. Zaoberajú sa chladiacou vodou a úžitkovou vodou, prepravujú produkt medzi nádržami, napájajú práčky, cirkulujú soľanku alebo tepelnú kvapalinu a podporujú systémy plášťa reaktora. V chemických prevádzkach možno rovnakú skupinu čerpadiel použiť na zriedené roztoky, rozpúšťadlá a iné kvapaliny s nízkou viskozitou za predpokladu, že zmáčané materiály a tesnenia sú kompatibilné. Keď prúd obsahuje pevné látky alebo plyn, obraz sa zmení a môže byť potrebný iný dizajn alebo upravená inštalácia.

Jeden užitočný rozdiel je medzi prenosom a cirkuláciou. Prečerpávacie čerpadlo má zvyčajne definovaný cyklus spustenia a zastavenia a môže vyžadovať samonasávanie alebo schopnosť sacieho zdvihu. Obehové čerpadlo beží dlhú dobu, takže na účinnosti a stabilnej prevádzke v blízkosti bodu s najlepšou účinnosťou záleží viac. Dobrým príkladom sú odparovacie a kryštalizačné okruhy: čerpadlo musí pohybovať veľkým objemom lúhu s nízkou dostupnou výškou a nesprávny výber môže spôsobiť kavitáciu, vibrácie alebo zbytočný odber energie. To je jeden z dôvodov, prečo náš sortiment čerpadiel zahŕňa procesné odstredivé aj chemické čerpadlá s axiálnym prietokom pre veľkoobjemovú cirkuláciu.

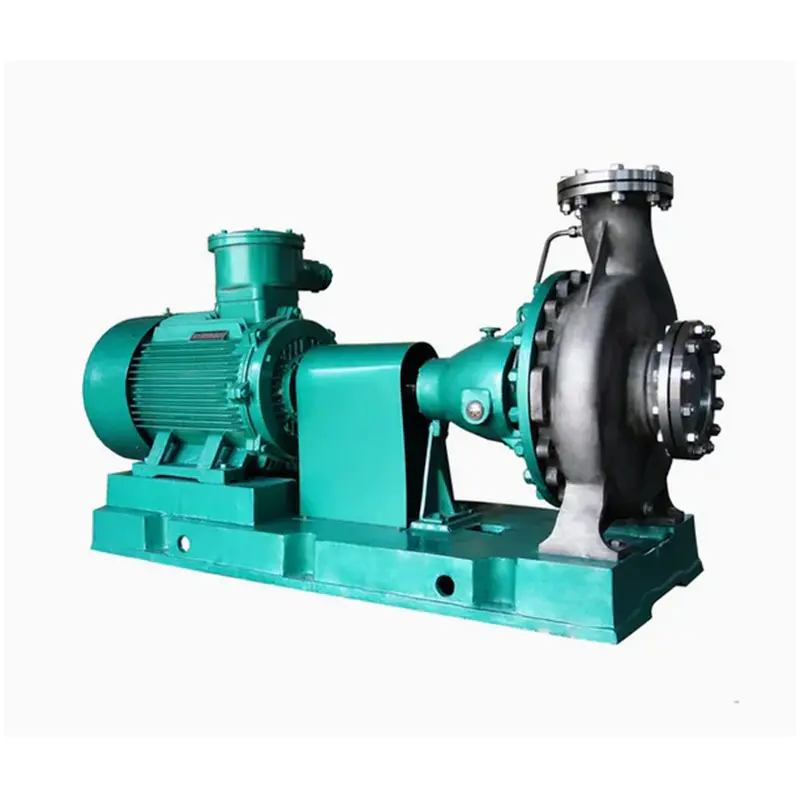

CZ štandardné chemické procesné čerpadlo Chemické procesné čerpadlo so zadným otváraním pre korozívne alebo vysokoteplotné kvapaliny s prietokom do 1500 m³/h a údržbou bez otvárania potrubia. Zobraziť produkt →

Kontrolný zoznam veľkosti a výberu

Spoľahlivý výber začína údajmi, nie veľkosťou rámca. Pred pohľadom na krivky si zapíšte normálny a maximálny prietok, požadovanú dopravnú výšku, vlastnosti kvapaliny a prevádzkovú teplotu. Potom dôkladne skontrolujte saciu stranu. Mnohé čerpadlá s vysokým prietokom sú obviňované z kavitácie, keď skutočným problémom je nedostatočná čistá kladná sacia výška, dlhé sacie potrubie alebo zle umiestnené koleno. Nasledujúce kontroly sú praktickým východiskovým bodom.

1. Pracovný bod: Potvrďte návrhový tok a hlavu plus akúkoľvek budúcu rezervu kapacity. Vyhnite sa pridávaniu ľubovoľných okrajov, ktoré tlačia pumpu úplne vpravo od jej krivky.
2. Údaje o tekutinách: Zaznamenajte viskozitu, hustotu, obsah pevných látok, rozpustený plyn, korozívnosť a teplotu. Tieto určujú typ čerpadla, materiály a usporiadanie tesnenia.
3. NPSH marža: Porovnajte dostupné NPSH s požadovaným NPSH v celom rozsahu prietoku, nielen v bode návrhu.
4. Materiály a tesnenia: Prispôsobte navlhčené časti kvapaline a vyberte plán preplachovania tesnenia, ktorý je možné udržiavať v teréne.
5. Vodič a ovládanie: Skontrolujte dimenzovanie motora, spôsob štartovania, prevádzku s premenlivou rýchlosťou a vplyv zmeny rýchlosti na prietok a dopravnú výšku.
6. Rozloženie: Udržujte sacie potrubie krátke a priame, zabezpečte primerané ponorenie a ponechajte priestor pre prístup údržby.

Pomôže aj otázka, ako bude čerpadlo fungovať. Jednotka, ktorá roky beží na plné otáčky, má iné priority ako jednotka, ktorá je často škrtená alebo prepínaná. Ak systém potrebuje široký rozsah prietoku, ovládanie s premenlivou rýchlosťou môže byť užitočnejšie ako väčšia zostava obežného kolesa. Ak je kvapalina korozívna, lemovaná alebo nehrdzavejúca konštrukcia môže byť drahšia, ale skráti sa prestoje. Cieľom nie je nájsť najvyššie číslo prietoku; je nájsť čerpadlo, ktoré zostane v zdravom prevádzkovom okne.

Poznámky k inštalácii, prevádzke a údržbe

Odstredivé čerpadlá s vysokým prietokom odmeňujú dobrú inštaláciu. Injektáž základnej dosky, zarovnanie hriadeľa a podpora potrubia sú dôležité, pretože veľké objemy prietoku môžu spôsobiť značné reakčné sily. Nasávacie potrubie by nemalo mať vysoké miesta, kde by sa mohol zhromažďovať vzduch, a čerpadlo by nikdy nemalo bežať nasucho, pokiaľ nie je špeciálne navrhnuté na túto činnosť. Počas uvádzania do prevádzky skontrolujte rotáciu, netesnosť tesnenia, vibrácie a prúd motora v aktuálnom prevádzkovom bode. Čerpadlo, ktoré je pri spustení hlučné alebo vibruje, môže kavitovať, nesprávne zarovnané alebo môže bežať ďaleko od svojho projektovaného prietoku.

Pri každodennej prevádzke sledujte sací tlak, výtlačný tlak, indikáciu prietoku a teplotu ložísk. Postupná strata prietoku môže poukazovať na opotrebované obežné koleso, čiastočne zablokované sacie sitko alebo zmenu v procese. Poruchy mechanického tesnenia často súvisia skôr s chodom nasucho, slabým prietokom splachovania alebo nesprávnym nastavením tesnenia. Uschovajte si náhradné opotrebiteľné krúžky a tesnenia pre kritické jednotky a zaznamenajte krivku čerpadla pri uvedení do prevádzky, aby bolo možné budúce zmeny výkonu posúdiť podľa známeho základného stavu. Pri vysokoteplotných alebo korozívnych prevádzkach je zvyčajne užitočnejší plán preventívnej údržby založený na stave tesnenia a trende vibrácií ako pevný interval generálnej opravy.

Vertikálne axiálne prietokové čerpadlo pre vysokoobjemové prevádzky Vertikálne axiálne prietokové čerpadlo pre vysokoobjemové práce s nízkou dopravnou výškou; priestorovo úsporná orientácia vyhovuje zavlažovaniu, protipovodňovej ochrane, čistení odpadových vôd a obmedzeným inštaláciám. Zobraziť produkt →

Spolupráca s výrobcom čerpadiel v režime vysokého prietoku

Jiangsu Feixiang Pump Manufacturing Co., Ltd. vyrába chemické čerpadlá od 80. rokov 20. storočia a náš sortiment zahŕňa čerpadlá pre chemické procesy, čerpadlá odolné voči korózii, vysokoteplotné čerpadlá, čerpadlá s axiálnym prietokom, samonasávacie čerpadlá a súvisiace zariadenia. Táto šírka je užitočná, keď sa vysoký prietok prekrýva s chemickou kompatibilitou alebo vysokou teplotou, pretože konverzácia môže prejsť od „ktoré čerpadlo je najväčšie“ k „ktorá kombinácia hydrauliky a materiálu sa hodí k tomuto radu“. Naše rodiny procesných čerpadiel CZ, HJ, IH a ZA obsluhujú rôzne časti tejto mapy, zatiaľ čo čerpadlá s axiálnym prietokom a vertikálne obehové čerpadlá pokrývajú veľkoobjemové aplikácie s nízkou dopravnou výškou.

Ak plánujete novú inštaláciu alebo výmenu čerpadla, ktoré nikdy úplne nepasovalo, pošlite nám prietok, dopravnú výšku, údaje o kvapaline, teplotu a jednoduchý náčrt rozvodu potrubia. Môžeme s vami prebrať povinnosť a odporučiť praktickú konfiguráciu. Cieľom je odstredivé čerpadlo s vysokým prietokom, ktoré vykonáva svoju prácu ticho, efektívne a s údržbou, ktorú váš tím skutočne zvládne.
